Stavebnice TIPA PT059 Přepínatelný zdroj s izostaty - RETRO EDICE
Stavebnice TIPA PT059 Přepínatelný zdroj s izostaty - RETRO EDICE
Stavebnice TIPA PT059 Přepínatelný zdroj s izostaty - RETRO EDICE

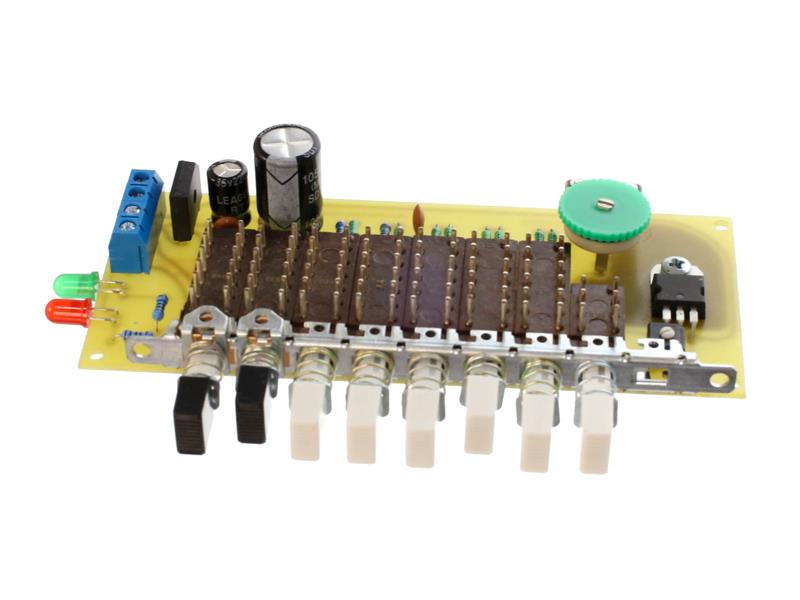

Stavebnice PT059 z naší RETRO EDICE, která slouží jako napájecí zdroj regulovaný ve skocích. Samotná regulace není zajištěna potenciometrem, ale přepínači zvanými izostaty. Tyto stavebnicové přepínače fungují tak, že přepnutím jednoho přepínače (izostatu) se automaticky vyřadí doposud sepnutý přepínač. Takto je zajištěno, že nelze mít najednou zapnutých více přepínačů a tedy i více napěťových kanálů, které by se mohly navzájem míchat (avšak při jisté zručnosti pochopitelně více přepínačů naráz sepnout lze). Zapojení využívá velmi rozšířeného a oblíbeného stabilizátoru napětí LM317. Celkem je k dispozici 5 kanálů s pevně nastaveným napětím a jeden uživatelský.Vstupní napětí: AC 10 - 25 V, DC 15 – 35 VVýstupní napětí naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ. Trvalé proudové zatížení: 1AJemné dolazení pomocí trimruRozměry DPS: 124 x 53 mmPodrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
Zobrazit více
0% (0 hodnocení)
| katalogové číslo: | 09810621 |
| záruka: | 24 měsíců |
| výrobce: | TIPA |
| cena bez DPH: | 201,65 Kč |
| cena vč. DPH: | 244,0 Kč |
popis
parametry
soubory a odkazy
diskuze
Stavebnice TIPA PT059 Přepínatelný zdroj s izostaty - RETRO EDICE
Stavebnice PT059 z naší RETRO EDICE, která slouží jako napájecí zdroj regulovaný ve skocích. Samotná regulace není zajištěna potenciometrem, ale přepínači zvanými izostaty. Tyto stavebnicové přepínače fungují tak, že přepnutím jednoho přepínače (izostatu) se automaticky vyřadí doposud sepnutý přepínač. Takto je zajištěno, že nelze mít najednou zapnutých více přepínačů a tedy i více napěťových kanálů, které by se mohly navzájem míchat (avšak při jisté zručnosti pochopitelně více přepínačů naráz sepnout lze). Zapojení využívá velmi rozšířeného a oblíbeného stabilizátoru napětí LM317. Celkem je k dispozici 5 kanálů s pevně nastaveným napětím a jeden uživatelský.
Vstupní napětí: AC 10 - 25 V, DC 15 – 35 V
Výstupní napětí naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ.
Trvalé proudové zatížení: 1A
Jemné dolazení pomocí trimru
Rozměry DPS: 124 x 53 mm
Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
Stavebnice PT059 z naší RETRO EDICE, která slouží jako napájecí zdroj regulovaný ve skocích. Samotná regulace není zajištěna potenciometrem, ale přepínači zvanými izostaty. Tyto stavebnicové přepínače fungují tak, že přepnutím jednoho přepínače (izostatu) se automaticky vyřadí doposud sepnutý přepínač. Takto je zajištěno, že nelze mít najednou zapnutých více přepínačů a tedy i více napěťových kanálů, které by se mohly navzájem míchat (avšak při jisté zručnosti pochopitelně více přepínačů naráz sepnout lze). Zapojení využívá velmi rozšířeného a oblíbeného stabilizátoru napětí LM317. Celkem je k dispozici 5 kanálů s pevně nastaveným napětím a jeden uživatelský.
Vstupní napětí: AC 10 - 25 V, DC 15 – 35 V
Výstupní napětí naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ.
Trvalé proudové zatížení: 1A
Jemné dolazení pomocí trimru
Rozměry DPS: 124 x 53 mm
Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
