Solární regulátor MPPT 12/24/48V 60A
Solární regulátor MPPT 12/24/48V 60A
Solární regulátor MPPT 12/24/48V 60A
Zobrazit více
0% (0 hodnocení)
3 690,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | G929A |
| EAN: | 8596425174386 |
| záruka: | 24 měsíců |
| cena bez DPH: | 3 049,59 Kč |
| cena vč. DPH: | 3 690,0 Kč |
popis
parametry
soubory a odkazy
diskuze
Regulátor MPPT určený pro baterie Pb,Li-Ion nebo LiFePO4 s automatickou detekcí systémového napětí 12-24-48V.

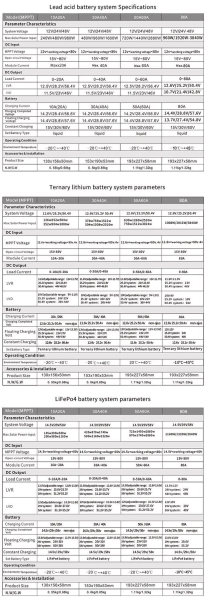

**Specifikace:**
Systémové napětí: 12-24-48V (automatická tedekce)
Max.výkon FV panelů: 870W(12V)-1740W(24V)-2880W(48V)
Rozsah vstupního napětí z FV panelu: 15-80V(12V), 30-80V(24V), 60-90V(48V)
Max.nabíjecí proud: 60A
Třístupňové nabíjení baterie (CC, CV - boost, CV - float)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1-2hod po dosažení svorkového napětí 14-15V (nastavitelné)
CV-float = nabíjení udržovacím napětím 13,5-13,8V (závislé na nastavení napětí konce nabíjení, tzn. boost)
Volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
Volba typu lithiové baterie: Li-Ion, LiFePO4
Rozměry: 198 x 227 x 58mm
Hmotnost: 0,85kg
**Popis funkce regulátoru MPPT**
Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimálnípro nabíjení baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např z 30V a 5A vygeneruje cca 15V a 10A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.
**Poznámka:**
Vstupní startovací napětí regulátoru je pro systémové napětí 12V cca 17-18V. Takové napětí dokážou vygenerovat i panely určené pro regulátory PWM a systémové napětí 12V. Pro regulátor MPPT je však toto napětí nedostatečné, neboť nedokáže vytvořit vhodnou V-A charakteristiku pro nabíjení baterie. Ideální je použití dvou panelů 12V v sérii nebo jednoho panelu pro systémové napětí 24V nebo panelu 36V, používaného pro stacionární FV elektrárny.
**Specifikace:**
Systémové napětí: 12-24-48V (automatická tedekce)
Max.výkon FV panelů: 870W(12V)-1740W(24V)-2880W(48V)
Rozsah vstupního napětí z FV panelu: 15-80V(12V), 30-80V(24V), 60-90V(48V)
Max.nabíjecí proud: 60A
Třístupňové nabíjení baterie (CC, CV - boost, CV - float)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1-2hod po dosažení svorkového napětí 14-15V (nastavitelné)
CV-float = nabíjení udržovacím napětím 13,5-13,8V (závislé na nastavení napětí konce nabíjení, tzn. boost)
Volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
Volba typu lithiové baterie: Li-Ion, LiFePO4
Rozměry: 198 x 227 x 58mm
Hmotnost: 0,85kg
**Popis funkce regulátoru MPPT**
Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimálnípro nabíjení baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např z 30V a 5A vygeneruje cca 15V a 10A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.
**Poznámka:**
Vstupní startovací napětí regulátoru je pro systémové napětí 12V cca 17-18V. Takové napětí dokážou vygenerovat i panely určené pro regulátory PWM a systémové napětí 12V. Pro regulátor MPPT je však toto napětí nedostatečné, neboť nedokáže vytvořit vhodnou V-A charakteristiku pro nabíjení baterie. Ideální je použití dvou panelů 12V v sérii nebo jednoho panelu pro systémové napětí 24V nebo panelu 36V, používaného pro stacionární FV elektrárny.
