Signální generátor sinus, delta a obdélník 50Hz-5kHz s ICL8038
Signální generátor sinus, delta a obdélník 50Hz-5kHz s ICL8038
Signální generátor sinus, delta a obdélník 50Hz-5kHz s ICL8038
Zobrazit více
0% (0 hodnocení)
139,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
katalogové číslo: | W650 |
EAN: | 8596425093038 |
záruka: | 24 měsíců |
cena bez DPH: | 114,88 Kč |
cena vč. DPH: | 139,0 Kč |
popis
parametry
soubory a odkazy1
diskuze

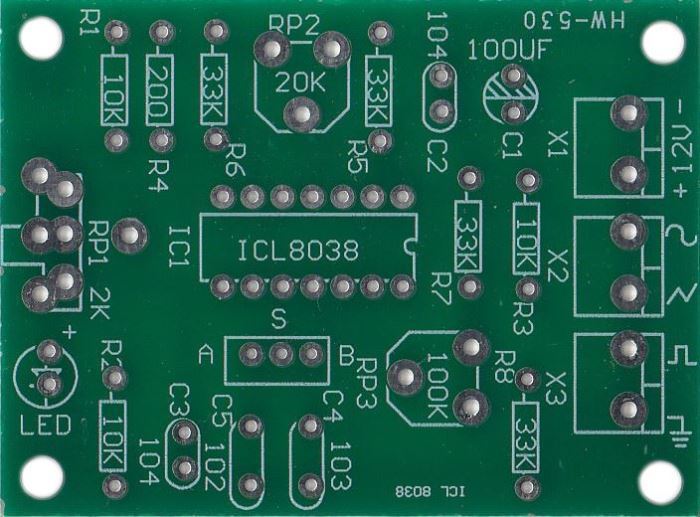

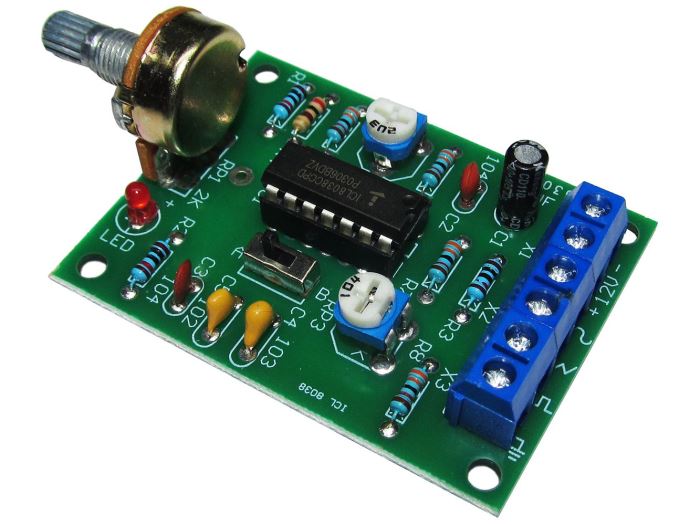

Stavebnice představuje modul signálního generátoru sinusového, trojúhelníkového a obdélníkového signálu v rozmezí 50Hz až 5kHz pro všestranné použití. Srdcem celého generátoru je procesor ICL8038.
**Specifikace:**
Napájení: 9 až 12V DC
Odběr ze zdroje: 12mA při napájení 12V DC
Výstupní frekvence: 50Hz až 5kHz
Linearita výstupu trojúhelníku: 0,1%
Zkreslení sinusové vlny: 1%
Střída obdélníkového průběhu: 2% až 98%
Rozměry plošného spoje: 60×45mm
Hmotnost:19g
**Nastavení:**
Přepínačem S1 se volí frekvenční rozsah 50Hz-5kHz ve dvou stupních
Trimrem VR2 je možno jemně doladit frekvenci výstupního signálu
Trimrem VR3 je možno nastavit střídu u obdélníkového výstupu
Trimrem VR4 je možno nastavit nejnižší zkreslení sinusového výstupu
**Upozornění:**
TTL výstup s obdélníkovým průběhem má otevřený kolektor, je tedy nutné použít rezistor mezi tímto výstupem a kladným napáejcím pólem.
**Specifikace:**
Napájení: 9 až 12V DC
Odběr ze zdroje: 12mA při napájení 12V DC
Výstupní frekvence: 50Hz až 5kHz
Linearita výstupu trojúhelníku: 0,1%
Zkreslení sinusové vlny: 1%
Střída obdélníkového průběhu: 2% až 98%
Rozměry plošného spoje: 60×45mm
Hmotnost:19g
**Nastavení:**
Přepínačem S1 se volí frekvenční rozsah 50Hz-5kHz ve dvou stupních
Trimrem VR2 je možno jemně doladit frekvenci výstupního signálu
Trimrem VR3 je možno nastavit střídu u obdélníkového výstupu
Trimrem VR4 je možno nastavit nejnižší zkreslení sinusového výstupu
**Upozornění:**
TTL výstup s obdélníkovým průběhem má otevřený kolektor, je tedy nutné použít rezistor mezi tímto výstupem a kladným napáejcím pólem.
