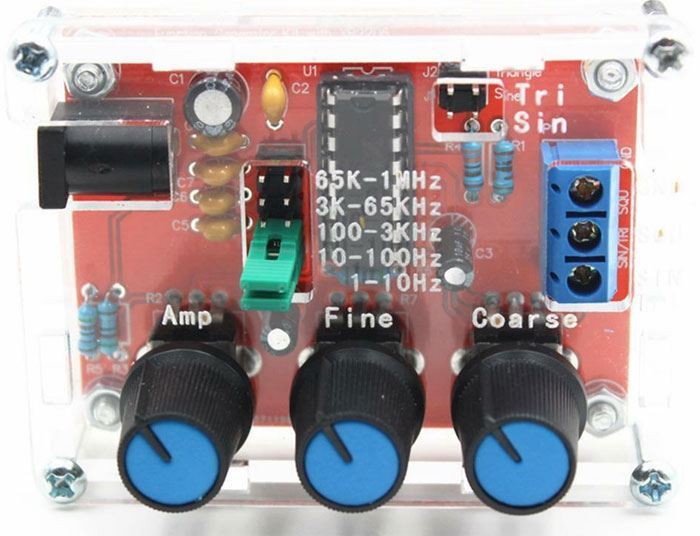

Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206 sestavený
Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206 sestavený
Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206 sestavený
Zobrazit více
0% (0 hodnocení)
280,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | W648A |
| EAN: | 8596425137961 |
| záruka: | 24 měsíců |
| cena bez DPH: | 231,40 Kč |
| cena vč. DPH: | 280,0 Kč |
popis
parametry
soubory a odkazy
diskuze

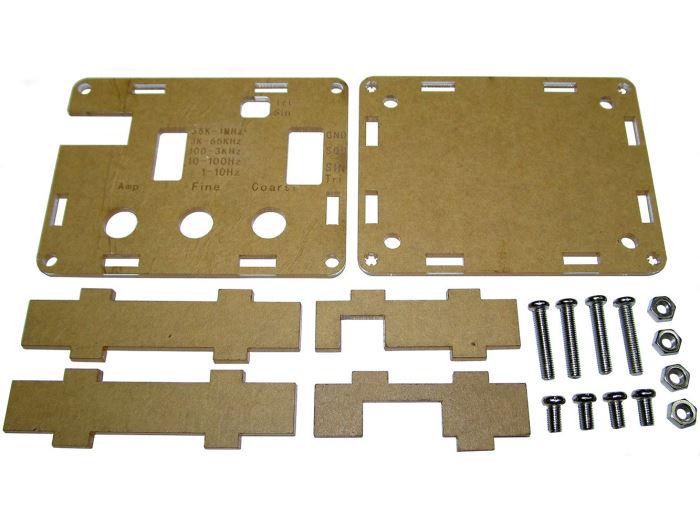

Modul signálního generátoru sinusového, trojúhelníkového a obdélníkového signálu pro všestranné použití. Opatřená akrylovým obalem.
**Specifikace:**
Napájení 9-12VDC
Frekvence 1Hz-100kHz sinus+trojúhelník
1Hz-1MHz obdélník
Zkreslení: <1% (1kHz)
Impedance: 600ohm
**Sinusový signál:**
Amplituda: 0-3V při napájení 9VDC
Zkreslení: <1% (při 1kHz)
Stabilita signálu: +0.05dB (1Hz - 100kHz)
**Trojúhelníkový signál:**
Amplituda: 0-3V při 9V DC napájení
**Obdelníkový signál:**
Amplituda: 8V (bez zátěže) při 9V DC napájení
Doba náběžné hrany: <50ns (při 1kHz)
Doba sestupné hrany: <30ns (při 1kHz)
Nesymetrie signálu: <5% (při 1kHz)
**Použití:**

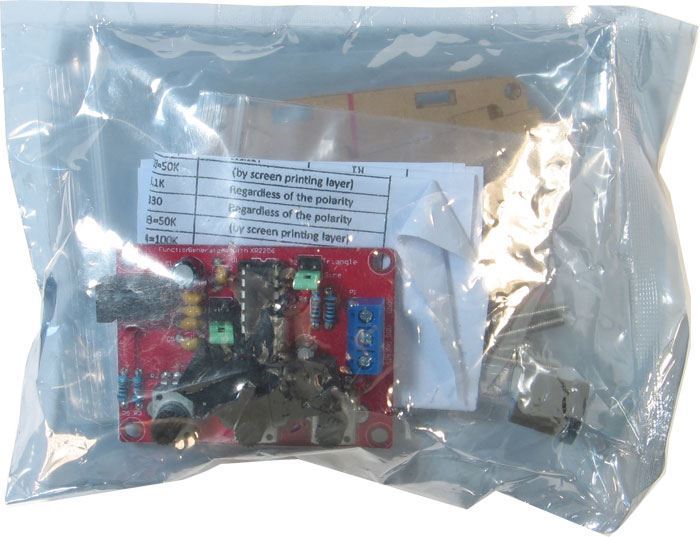

Stavebnice nepotřebuje k oživení žádné měřící přístroje a lze ji používat po osazení DPS součástkami a připojení napájecího napětí 9-12V. Obvod XR2206 vložte do patice až nakonec.

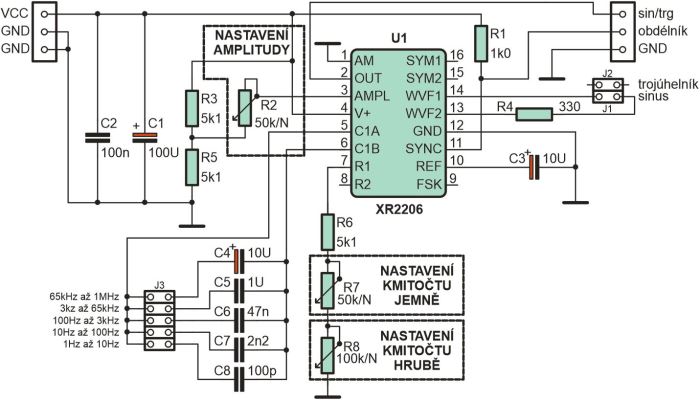

Zkratovací jumper J1 a J2 slouží k volbě kmitočtů a přepínání sin/trojúhelník, potenciometry k nastavení frekvence v rámci zvoleného rozsahu ak nastavení amplitudy.
**Specifikace:**
Napájení 9-12VDC
Frekvence 1Hz-100kHz sinus+trojúhelník
1Hz-1MHz obdélník
Zkreslení: <1% (1kHz)
Impedance: 600ohm
**Sinusový signál:**
Amplituda: 0-3V při napájení 9VDC
Zkreslení: <1% (při 1kHz)
Stabilita signálu: +0.05dB (1Hz - 100kHz)
**Trojúhelníkový signál:**
Amplituda: 0-3V při 9V DC napájení
**Obdelníkový signál:**
Amplituda: 8V (bez zátěže) při 9V DC napájení
Doba náběžné hrany: <50ns (při 1kHz)
Doba sestupné hrany: <30ns (při 1kHz)
Nesymetrie signálu: <5% (při 1kHz)
**Použití:**
Stavebnice nepotřebuje k oživení žádné měřící přístroje a lze ji používat po osazení DPS součástkami a připojení napájecího napětí 9-12V. Obvod XR2206 vložte do patice až nakonec.
Zkratovací jumper J1 a J2 slouží k volbě kmitočtů a přepínání sin/trojúhelník, potenciometry k nastavení frekvence v rámci zvoleného rozsahu ak nastavení amplitudy.
