Sada pro jednoduchou instalaci ohřevu vody v bojlerech a dalších zařízeních.

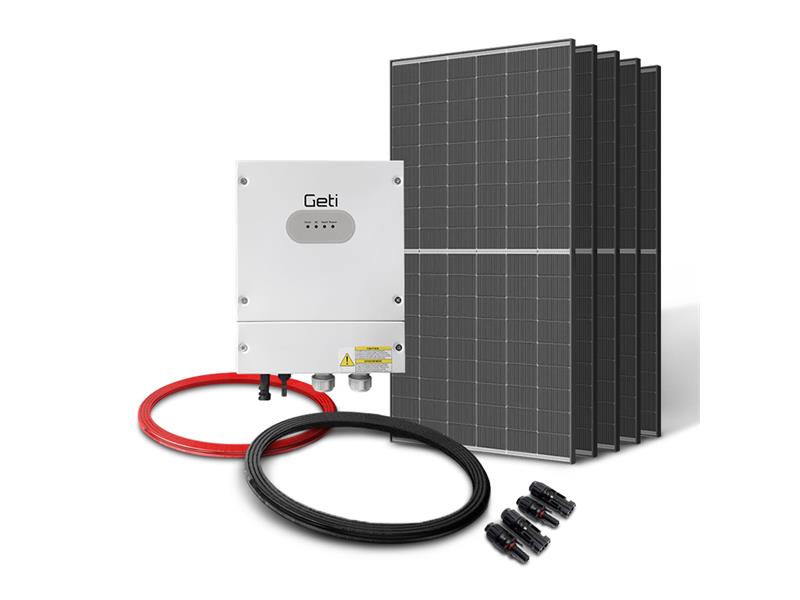

Sada se skládá z monokrystalických panelů Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type ( 5x 04280455 ) o výkonu 450W každý , GETI kontroléru GWH01 4000W ( 1x 04290246 ) a kompletní 25 metrů dlouhé kabeláže ( 25x 04290190 + 25x 04290189 ) s přiloženými MC4 konektory ( 2x 03360241 + 2x 03360240 ).

Upozornění: Invertor GETI GWH je vhodný pouze pro odporové zátěže s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)

Systém je jednoduchý, vyžaduje pouze připojení 5 fotovoltaických panelů s provozním napětím cca 34V nebo odpovídajícím početm dalších ke kontroléru GWH01 a energeticou zátěží ( bojler, topná spirála, elektrokotel, podlahové vytápění a další).

Invertor GETI GWH01 je vybaven LED diodovým panelem, který uživatele informuje o stavu v jakém se invertor aktuálně nachází. :
- indikace ohřevu vody z FV panelů
- indikace ohřevu vody ze sítě 230V AC
- indikace porovozu
- indikace chybového stavu

Maximální výkon kontroléru je 4000W, kontrolér má prioritní vstup z fotovoltaických panelů a při poklesu tohoto napětí pod 120V bude ohřev vody napájen ze síťového napětí 230V AC.

Jedná se o nadrozměrné zboží, na které se nevztahuje doprava zdarma. Doba dodání od vytvoření objednávky se může prodloužit o 3-4 pracovní dny.

Technické parametry:

SOLÁRNÍ KONTROLÉR GETI GWH01

- vstupní napětí (VDC): 160 až 350 (VDC)
- vstupní napětí (VAC): 230 V AC
- výstupní napětí [VAC]: 230 V AC (VAC)
- maximální výkon: 4000 W
- funkce MPPT: ANO
- připojení FV panelů: Sériově nebo sériově paralelní
- prioritní vstup: FV panely
- záložní vstup: síťový 230V AC
- pracovní teplota: -25 °C ~ + 55 °C
- účinnost: > 99 %
- chlazení: pasívní
- ochrana proti zkratu na vstupu
- ochrana proti přehřátí
- vstupní připojení FV panelů: MC4 konektory
- vstupní připojení 230V AC: šroubovací svorka
- výstupní připojení 230V AC: šroubovací svorka
- materiál: Hliník
- stupeň krytí: IP65
- rozměry d x š x v [mm]: 250 x 155 x 80 mm
- váha: 3 kg

Fotovoltaický panel Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type

Technické parametry:

- jmenovitý výkon: 450 W
- typ: N-typ, Topcon, monokrystlický
- účinnost modulu: 22,5 %
- maximální proud (Imp): 10,09 A
- maximální napájecí napětí (Vmp): 44,6 V
- napětí naprázdno (Voc): 52,9 V
- zkratový proud (ISC): 10,74 A
- maximální systémové napětí: 1500 VDC (IEC)
- typ konektoru: MC4 / MC4 kompatibilní
- přední sklo: 1,6 mm tepelně zesílené sklo s vysokou průhledností
- stupeň krytí: IP68.
- počet buněk: 144
- rozměry: 1762 x 1134 x 30 mm
- hmotnost: 21 kg
- rám: anodizovaná hliníková slitina
- barva rámu: černá

VAROVÁNÍ! Systém je určen pouze pro zátěže odporového charakteru.

Sada obsahuje:
5 monokrystalické FV panely Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type
Solární kontrolér GETI GWH01
Sada kabelů 25 metrů
Konektory MC4
instrukce k instalaci
