**Specifikace:**
Model: E38S6G5-360B-G24N
360 pulzů na otáčku
Napájecí napětí: 5-24V DC
Délka kabelu: 1,5 metru

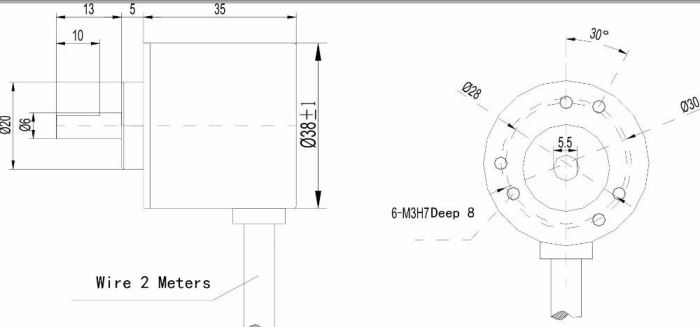

Hřídel: 6 * 13 mm ”
Velikost (délka x průměr): 40 * 38mm

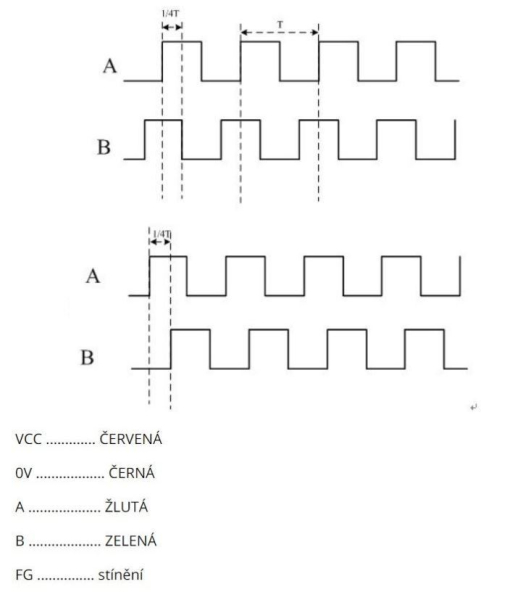

Zapojení:
zelená= A phase
bílá = B phase
červená = VCC +
černá = GND
**Poznámka:** Výstup AB nesmí být přímo připojen k VCC, jinak by došlo ke spálení výstupního tranzistoru.
Model: E38S6G5-360B-G24N
360 pulzů na otáčku
Napájecí napětí: 5-24V DC
Délka kabelu: 1,5 metru
Hřídel: 6 * 13 mm ”
Velikost (délka x průměr): 40 * 38mm
Zapojení:
zelená= A phase
bílá = B phase
červená = VCC +
černá = GND
**Poznámka:** Výstup AB nesmí být přímo připojen k VCC, jinak by došlo ke spálení výstupního tranzistoru.
