Převodník PWM/0-10V, modul
Převodník PWM/0-10V, modul
Zobrazit více
0% (0 hodnocení)
50,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | M437B |
| EAN: | 8596425093366 |
| záruka: | 24 měsíců |
| cena bez DPH: | 41,32 Kč |
| cena vč. DPH: | 50,0 Kč |
popis
parametry
soubory a odkazy
diskuze

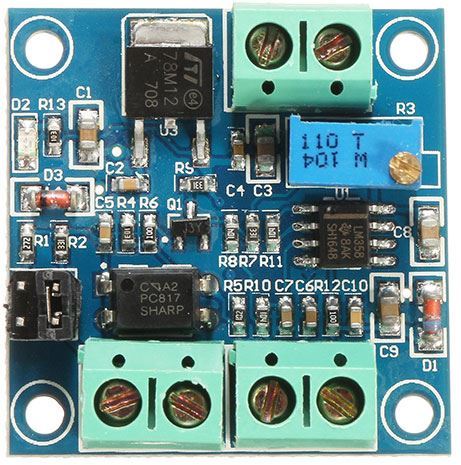

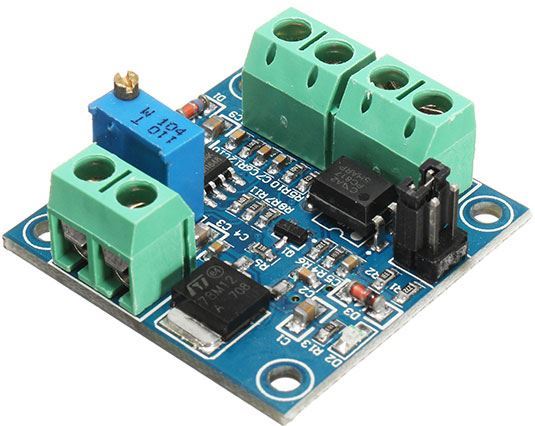

Modul LC-LM358-PWM2V pro Arduino, Rozsah úrovně vstupního PWM lze nastavit trimrem.
Rozsah konverze: 0% -100% PWM až 0-10V DC
Přípustná chyba: 5%
Frekvenční rozsah vstupu signálu PWM: 1 kHz - 3 kHz;

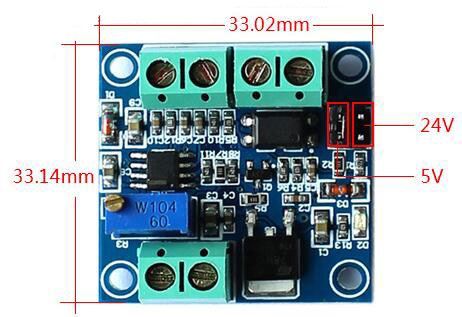

Napětí vstupu PWM signálu možno nastavit Jumperem (viz obrázek)
A: 4-5 až 10V (obr. 3 - 5V)
B: 12 až 24V (obr. 3 - 24V)
**Popis pinů**
VCC: napájecí napětí 12-30V
GND: zem
PWM: vstupní PWM signál pozitivní
GND: vstupní PWM signál zem
VOUT: Výstupní napětí: 0-10V
GND: výstupní zem
Rozsah konverze: 0% -100% PWM až 0-10V DC
Přípustná chyba: 5%
Frekvenční rozsah vstupu signálu PWM: 1 kHz - 3 kHz;
Napětí vstupu PWM signálu možno nastavit Jumperem (viz obrázek)
A: 4-5 až 10V (obr. 3 - 5V)
B: 12 až 24V (obr. 3 - 24V)
**Popis pinů**
VCC: napájecí napětí 12-30V
GND: zem
PWM: vstupní PWM signál pozitivní
GND: vstupní PWM signál zem
VOUT: Výstupní napětí: 0-10V
GND: výstupní zem
