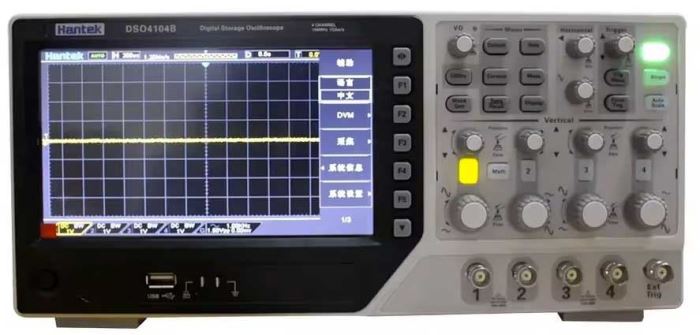

Osciloskop 4x100MHz HANTEK DSO4104B
Osciloskop 4x100MHz HANTEK DSO4104B
Zobrazit více
0% (0 hodnocení)
8 900,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | R194 |
| EAN: | 8596425189694 |
| záruka: | 24 měsíců |
| cena bez DPH: | 7 355,37 Kč |
| cena vč. DPH: | 8 900,0 Kč |
popis
parametry
soubory a odkazy
diskuze
DSO4104B je čtyřkanálový digitální osciloskop vyráběný firmou Hantek. Osciloskop má čtyři analogové vstupní kanály CH1 CH2 CH3 CH4, takže můžeme současně sledovat čtyři nezávislé průběhy na jedné obrazovce. Šířka pásma každého vstupního kanálu je 100 MHz . Charakteristickým rysem řady osciloskopů DSO4004B je rozsáhlá spouštěcí sekce, která umožňuje také využití signálů z digitálních sériovýchsběrnic: SPI, CAN, I2C... Práce se čtyřkanálovým digitálním osciloskopem DSO4104B je pohodlnější díky velkému 7palcovému TFT displeji s rozlišením 800x480 a širokou škálou barev
**Standardní funkce:**
**Autoset** - automatický výběr parametrů citlivosti napětí, časové základny a typu spouštění tak, aby byl na displeji viditelný stabilní periodický elektrický průběh (funkce Autoscale)
**Automatická měření:** automatické měření 32 parametrů charakterizujících elektrický průběh: např. napětí, frekvence, pracovní cyklus
**Kurzorová měření:** pomocí kurzorů lze měřit napěťové parametryve vertikální ose a časové parametry ve vodorovné ose: ručně (manuálně) nastavením dvojice kurzorů do zvolené pozice nebo automaticky (track)
**Komunikace přes USB port** a operační program Windows PC nám umožňuje sledovat průběhy z osciloskopu na obrazovce počítače. Data můžeme ukládat na disk počítače.
**USB Device** umožňuje připojit pendrive do zdířky na přední straně panelu osciloskopua přímo ukládat nebo číst průběhy.
**funkce Pass/Fail** – lidově „masky“ – umožňuje sledovat změny pozorovaného signálu. To zahrnuje definování masky kolem referenčního signálu. Pokud jsou na výstupu detekovány změny referenčního signálu, obdržíme výstupní signál Pass (dobrý) nebo Fail (špatný).
**Technické údaje:**
Model: DSO4104B
Vstupní kanály: CH1 CH2 CH3 CH4
Šířka pásma: 100MHz
Externí spouštěcí vstup EXT
Vzorkování v reálném čase: 1GSa/s
Délka záznamu paměti: 64k
Vertikální rozlišení A/D převodníku: 8bit
Displej: 7palcový TFT 64k
Rozlišení displeje: 800x480
Matematické operace
FFT spektrální analýza
Rozsáhlý spoušťový systém
více než 14 typů spouště
Možnost spouštění digitálními signály - sériové sběrnice
Měření kurzoru
Automatická měření: měření 32 parametrů
Zápis a čtení průběhů do souborů *.csv
Funkce Pass/Fal
Funkce AutoSet
Komunikace s počítačem přes USB Host
USB zařízení - podpora pendrive
PC software Windows
podpora příkazů dálkového ovládání SCPI
