Digitální termostat XH-W3001, -50 až +110°C, napájení 12V
Digitální termostat XH-W3001, -50 až +110°C, napájení 12V
Digitální termostat XH-W3001, -50 až +110°C, napájení 12V
Zobrazit více
0% (0 hodnocení)
88,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | M452 |
| EAN: | 8595118829268 |
| záruka: | 24 měsíců |
| cena bez DPH: | 72,73 Kč |
| cena vč. DPH: | 88,0 Kč |
popis
parametry
soubory a odkazy1
diskuze

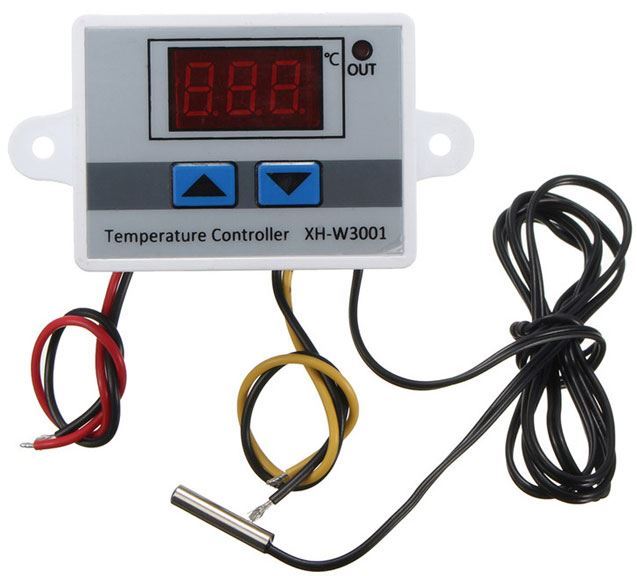

Modul digitálního termostatu s LED displejem a signalizací aktivního stavu (kontrolka OUT)
**Specifikace:**
Pracovní napětí: DC 12V
Výstup: v aktivním stavu 12VDC přes spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181
Ovládaný teplotní rozsah: -50-110°C
Rozlišení: 0,1°C (nad 100°C 1°C), přesnost 0,2°C v rozsahu -10°-100°C
Četnost měření: 2x / sec
Měřicí čidlo: NTC (10K 0.5%), vodotěsné
Rozměry: 60x45x30mm
**Návod k použití:**
Termostat umožňuje nastavení teploty T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikuje červená LED dioda u pravého horního rohu displeje (popis „OUT“).
Pro nastavení teploty T1 dlouze podržte šipku nahoru. Jakmile displej začne blikat, šipkami můžete upravit nastaveníspínací teploty.
Pro nastavení teploty T2 dlouze podržte šipku dolů. Jakmile displej začne blikat, šipkami můžete upravit nastavení vypínací teploty.

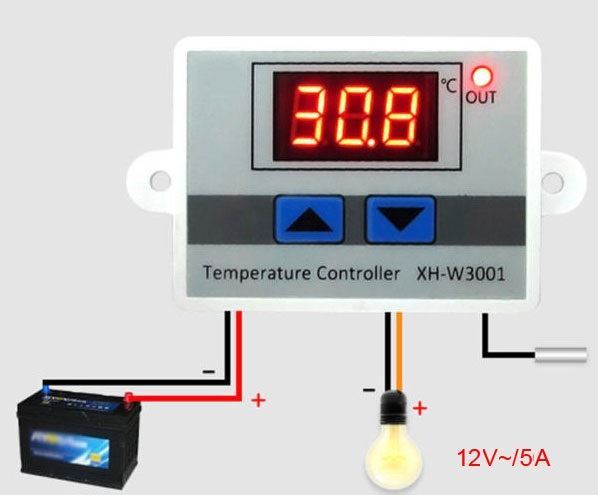

Napájecí napětí připojte na červený(+) a černý(-) vodič, 12V spotřebič na žlutý a černý vodič
**Pracovní režimy:**
-Režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.
-Režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.
**Poznámka:**
Výstupní relé má na spínací kontakt přivedeno napájecí napětí 12V, takže je na jeho výstupu v aktivním stavu 12V z napájecího zdroje.Proovládání spotřebičů 230V je tedy nutno použít další relé nebo upravit plošný spoj termostatu tak, aby výstupní kontakty relé byly zapojeny samostatně, tzn. bez přivedeného napájecího napětí. Relé (typ4181) má dimenzované kontakty na 230VAC/5A
**Specifikace:**
Pracovní napětí: DC 12V
Výstup: v aktivním stavu 12VDC přes spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181
Ovládaný teplotní rozsah: -50-110°C
Rozlišení: 0,1°C (nad 100°C 1°C), přesnost 0,2°C v rozsahu -10°-100°C
Četnost měření: 2x / sec
Měřicí čidlo: NTC (10K 0.5%), vodotěsné
Rozměry: 60x45x30mm
**Návod k použití:**
Termostat umožňuje nastavení teploty T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikuje červená LED dioda u pravého horního rohu displeje (popis „OUT“).
Pro nastavení teploty T1 dlouze podržte šipku nahoru. Jakmile displej začne blikat, šipkami můžete upravit nastaveníspínací teploty.
Pro nastavení teploty T2 dlouze podržte šipku dolů. Jakmile displej začne blikat, šipkami můžete upravit nastavení vypínací teploty.
Napájecí napětí připojte na červený(+) a černý(-) vodič, 12V spotřebič na žlutý a černý vodič
**Pracovní režimy:**
-Režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.
-Režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.
**Poznámka:**
Výstupní relé má na spínací kontakt přivedeno napájecí napětí 12V, takže je na jeho výstupu v aktivním stavu 12V z napájecího zdroje.Proovládání spotřebičů 230V je tedy nutno použít další relé nebo upravit plošný spoj termostatu tak, aby výstupní kontakty relé byly zapojeny samostatně, tzn. bez přivedeného napájecího napětí. Relé (typ4181) má dimenzované kontakty na 230VAC/5A
