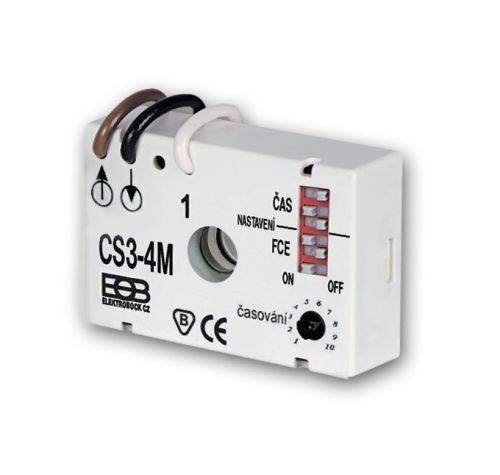

Časový spínač pod vypínač CS3-4M Elektrobock
Časový spínač pod vypínač CS3-4M Elektrobock
Časový spínač pod vypínač CS3-4M Elektrobock
Zobrazit více
0% (0 hodnocení)
269,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | T346G |
| EAN: | 8594012221352 |
| záruka: | 24 měsíců |
| cena bez DPH: | 222,31 Kč |
| cena vč. DPH: | 269,0 Kč |
popis
parametry
soubory a odkazy
diskuze
Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČE a má možnost nastavení OSMI FUNKCÍ SEPNUTÍ.Popis produktu
Vlastnosti CS3-4M:
je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.
Osmfunkcí CS3-4M:
časové zpoždění s možností přerušení
zpožděné vypnutí (obdoba CS3-1)
multi-časové relé s blokováním
časové relé bez možnosti blokování
impulsní relé (ovládání z více míst)
zpožděné sepnutí
zpožděné sepnutí i vypnutí
blikač
Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujícíchfunkcí.
Vysvětlení funkcí CS3-4M:
1. Časové relé s možností přerušení
K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.
2. Zpožděné vypnutí (obdoba CS3-1)
K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.
3. Multi-časové relé s blokováním
Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.
4. Časové relé bez možnosti přerušení
K sepnutí zátěže a časování dojde ihned postisknutí tlačítka. Po odčasování se zátěž vypne.
5. Impulsní relé (ovládání z více míst)
Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.
6. Zpožděné sepnutí
Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.
7. Zpožděné sepnutí i vypnutí
Po stisku tlačítkaodčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.
8. Blikač
Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech
Technické parametry
Napájení230, 0 V / 50 Hz
Typ montážepod vypínač
Montáž bez nulového vodičeAno
Odporová zátěž5 W až 150 W
Induktivní zátěž5 VA až 50 VA
Příkon1 W
Spínací prvektriak
Nastavitelný čas1 s až 1200 min
PojistkaAno (FU 2 A/ H 5*20 mm)
Stupeň krytíIP20
Pracovní teplota0 °C až 50 °C
Vlastnosti CS3-4M:
je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.
Osmfunkcí CS3-4M:
časové zpoždění s možností přerušení
zpožděné vypnutí (obdoba CS3-1)
multi-časové relé s blokováním
časové relé bez možnosti blokování
impulsní relé (ovládání z více míst)
zpožděné sepnutí
zpožděné sepnutí i vypnutí
blikač
Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujícíchfunkcí.
Vysvětlení funkcí CS3-4M:
1. Časové relé s možností přerušení
K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.
2. Zpožděné vypnutí (obdoba CS3-1)
K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.
3. Multi-časové relé s blokováním
Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.
4. Časové relé bez možnosti přerušení
K sepnutí zátěže a časování dojde ihned postisknutí tlačítka. Po odčasování se zátěž vypne.
5. Impulsní relé (ovládání z více míst)
Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.
6. Zpožděné sepnutí
Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.
7. Zpožděné sepnutí i vypnutí
Po stisku tlačítkaodčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.
8. Blikač
Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech
Technické parametry
Napájení230, 0 V / 50 Hz
Typ montážepod vypínač
Montáž bez nulového vodičeAno
Odporová zátěž5 W až 150 W
Induktivní zátěž5 VA až 50 VA
Příkon1 W
Spínací prvektriak
Nastavitelný čas1 s až 1200 min
PojistkaAno (FU 2 A/ H 5*20 mm)
Stupeň krytíIP20
Pracovní teplota0 °C až 50 °C
